現在人類早已進入電氣時代，在電子電路的世界里，各種電子元件各司其職，共同保障電路的穩定運行，其中，TVS二極管作為一種重要的電路保護元件，憑借其獨特的性能和多樣的作用，在電子設備中扮演著至關重要的角色，在電子系統設計中，我們常常需要應對那些無法預測的電壓“浪涌”—— 一次意外的雷擊感應、一次開關機時的感性負載釋放，甚至只是靜電的輕微觸碰，這些瞬態過電壓能量雖短暫，卻足以摧毀昂貴的核心芯片或?qū)е略O(shè)備癱瘓。在眾多保護器件中，中TVS二極管（瞬態電壓抑制二極管）憑借其卓越的響應速度與鉗位能力，已成為現代電子設備不可或缺的“電壓衛士”。

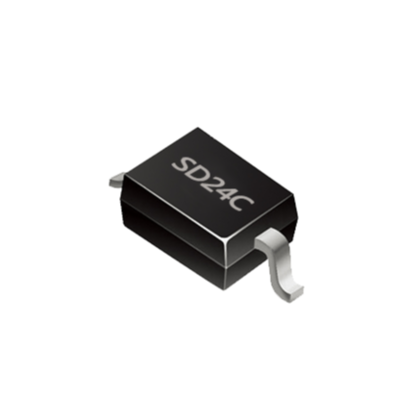

一、TVS 二極管的基本概念

TVS二極管，即瞬態電壓抑制二極管（Transient Voltage Suppressor），是一種二極管形式的高效能保護器件。它采用半導體材料制成，具有響應速度極快（納秒級）、箝位電壓穩定、體積小等特點。當電路中出現瞬態過電壓時，TVS 二極管能迅速動作，將電壓箝位在一個預定的數值，從而保護電路中的敏感元件免受過高電壓的損害。

二、過電壓保護：核心作用

在電路運行過程中，過電壓現象時有發生，可能由雷電、開關操作、靜電放電、電磁干擾等多種因素引起。這些瞬態過電壓的幅值往往遠高于電路的正常工作電壓，如果不及時加以抑制，會對電路中的集成電路、晶體管、傳感器等精密元件造成永久性損壞。TVS 二極管的核心作用就是對電路進行過電壓保護。

當電路中出現瞬態過電壓時，TVS 二極管會在極短的時間內（通常在納秒級）從高阻態轉變?yōu)榈妥钁B(tài)，迅速導通并吸收過電壓能量，將電路中的電壓箝制在其額定的擊穿電壓附近，使被保護元件兩端的電壓保持在安全范圍內。例如，在電源電路中，當電網中出現浪涌電壓時，TVS 二極管可以迅速動作，將浪涌電壓箝位，避免過高的電壓進入后級電路，保護電源模塊和負載設備。在信號傳輸電路中，如通信接口、數據總線等，TVS 二極管可以保護接口電路免受瞬態過電壓的干擾，確保信號的穩定傳輸。

三、防靜電保護：電子設備的守護者

靜電是電子設備在生產、運輸、使用過程中面臨的一大威脅，靜電放電（ESD）產生的瞬時電壓可達數千伏甚至上萬伏，會對半導體元件造成嚴重的損害，導致元件性能下降、功能失效甚至永久性損壞。TVS 二極管在防靜電保護方面發揮著重要作用。

在電子設備的電路板上，TVS二極管通常被安裝在容易受到靜電影響的元件附近，如集成電路的輸入輸出引腳、傳感器的信號線等。當靜電放電發生時，TVS 二極管迅速導通，將靜電電荷釋放到地，從而保護被保護元件免受靜電高壓的沖擊。例如，在計算機主板上，USB 接口、PCI-E 接口等部位通常會并聯 TVS 二極管，以防止靜電對接口電路和內部芯片的損壞。在智能手機等便攜式電子設備中，由于頻繁的觸摸和操作，屏幕、按鍵等部位容易積累靜電，TVS 二極管的應用可以有效提高設備的抗靜電能力，延長設備的使用壽命。

四、浪涌保護：應對突發能量沖擊

浪涌是指電路中出現的瞬間過電流或過電壓現象，通常由電力系統的開關操作、雷擊等引起。浪涌電流和電壓的能量較大，持續時間較短，但如果不加以處理，會對電路中的元件造成嚴重的損害。TVS 二極管可以與其他保護元件（如保險絲、電感等）配合使用，組成浪涌保護電路，對電路進行有效的浪涌保護。

在浪涌保護電路中，TVS二極管的主要作用是箝制浪涌電壓，將浪涌電壓限制在被保護元件能夠承受的范圍內。當浪涌發生時，TVS 二極管迅速導通，吸收浪涌能量，同時將電壓箝位在其額定電壓值。隨著浪涌能量的逐漸釋放，TVS 二極管恢復到高阻態，電路恢復正常工作。例如，在電力電子設備中，如變頻器、UPS 等，浪涌保護電路中通常會使用 TVS 二極管，以應對電網中的浪涌干擾，保證設備的穩定運行。

五、過電壓反向保護：防止電源反接

在一些電路中，由于操作失誤或接線錯誤，可能會出現電源反接的情況，即電源的正負極接反。電源反接會導致電路中的元件承受反向電壓，對于一些對電壓極性敏感的元件（如集成電路、二極管等），會造成嚴重的損壞。TVS 二極管可以用于過電壓反向保護，防止電源反接對電路造成的損害。

當電源反接時，TVS二極管處于反向偏置狀態，其反向擊穿電壓高于電路的正常工作電壓。此時，TVS 二極管會迅速擊穿導通，形成低阻通路，將反向電壓箝制在一個較低的水平，同時產生較大的反向電流，使保險絲等過流保護元件動作，切斷電源，從而保護電路中的元件。例如，在汽車電子電路中，由于汽車電氣系統的復雜性，電源反接的情況時有發生，TVS 二極管的應用可以有效提高電路的可靠性和安全性。

六、信號電平箝位：保證信號完整性

在高速信號傳輸電路中，如高速數據總線、射頻電路等，信號的完整性至關重要。信號在傳輸過程中，由于阻抗不匹配、電磁干擾等因素，可能會出現信號過沖、振鈴等現象，導致信號失真，影響電路的正常工作。TVS 二極管可以用于信號電平箝位，將信號的電壓幅度限制在規定的范圍內，保證信號的完整性。

在信號傳輸線上，TVS二極管通常被并聯在信號引腳與地之間或電源之間。當信號電壓超過 TVS 二極管的箝位電壓時，TVS 二極管迅速導通，將多余的能量釋放到地或電源，從而抑制信號的過沖和振鈴現象。例如，在 USB 3.0、HDMI 等高速數據接口電路中，TVS二極管的應用可以有效提高信號的傳輸質量，減少信號失真和誤碼率。

七、應用領域廣泛

TVS二極管的多種作用使其在電子設備的各個領域得到了廣泛的應用。在消費電子領域，如智能手機、平板電腦、筆記本電腦、數碼相機等，TVS 二極管用于保護電池接口、充電電路、顯示接口、傳感器接口等，提高設備的可靠性和抗干擾能力。在工業電子領域，如工業控制設備、儀器儀表、變頻器、PLC 等，TVS 二極管用于保護電源電路、信號輸入輸出接口、電機驅動電路等，應對工業環境中的各種電磁干擾和過電壓威脅。在汽車電子領域，如汽車儀表盤、車載導航系統、車載通信設備、汽車傳感器等，TVS 二極管用于保護汽車電氣系統中的各種電路，承受汽車啟動時的浪涌電壓、靜電放電等惡劣環境的影響。在通信領域，如路由器、交換機、基站設備等，TVS 二極管用于保護通信接口、射頻電路、電源電路等，確保通信設備的穩定運行。

八、選型與應用注意事項

在使用 TVS二極管時，需要根據具體的應用場景進行合理的選型。首先，要確定電路的最大工作電壓、額定功率、瞬態過電壓的幅值和持續時間等參數，選擇合適的 TVS 二極管型號，確保其擊穿電壓、箝位電壓、峰值脈沖功率等參數滿足電路的保護要求。其次，要考慮 TVS 二極管的封裝形式，根據電路板的空間和安裝要求選擇合適的封裝，如 DO-41、SMA、SMB、SMC 等。此外，還需要注意 TVS 二極管的響應時間、結電容等參數，在高速信號傳輸電路中，結電容過大可能會影響信號的傳輸速度，需要選擇結電容較小的 TVS 二極管。

在應用過程中，TVS 二極管的安裝位置也非常重要。應將其盡可能靠近被保護元件，以減少引線電感對保護效果的影響。同時，要確保 TVS 二極管的接地良好，接地電阻越小，保護效果越好。此外，還需要注意 TVS 二極管與其他保護元件的配合使用，如與保險絲、電感、電容等組成完整的保護電路，提高電路的保護性能。

結語

TVS二極管作為一種高效、可靠的電路保護元件，具有過電壓保護、防靜電保護、浪涌保護、過電壓反向保護、信號電平箝位等多種作用，在電子設備中發揮著不可替代的作用。隨著電子技術的不斷發展，電子設備對電路保護的要求越來越高，TVS 二極管也在不斷創新和發展，出現了各種新型的 TVS 二極管產品，如雙向 TVS 二極管、低電容 TVS 二極管、陣列式 TVS 二極管等，以滿足不同應用場景的需求。在未來的電子電路設計中，TVS 二極管將繼續發揮重要作用，為電子設備的穩定運行提供有力保障。
