24小時技術服務熱線在電子設備朝著小型化、高密度、高集成度發展的浪潮中，瞬態過電壓（如靜電放電、雷擊浪涌、電源開關噪聲等）對電路的威脅愈發顯著。貼片TVS 二極管（Transient Voltage Suppressor Diode）作為一種專為抑制瞬態過電壓設計的半導體器件，憑借其響應速度快、浪涌吸收能力強、體積小巧等特性，已成為消費電子、汽車電子、工業控制等領域不可或缺的保護元件。小編帶大家從技術原理、性能參數、選型策略及應用場景等維度，全面解析貼片 TVS 二極管的核心技術特性。
一、貼片 TVS 二極管的結構與工作原理

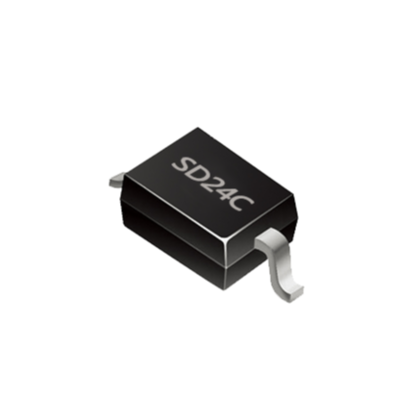

貼片 TVS 二極管的核心結構基于 PN 結的雪崩擊穿效應，其芯片采用平面工藝或臺面工藝制造，通過特殊的摻雜技術形成高濃度的 PN 結。與傳統插件 TVS 二極管相比，貼片式封裝（如 SOD-123、SMB、SMA、DFN 等）通過減小封裝體積、優化電極結構，實現了更好的散熱性能和高頻響應特性。
其工作機制可分為三個階段：
常態截止階段：在電路正常工作時，TVS 二極管處于反向偏置狀態，兩端電壓低于其擊穿電壓（VBR），此時器件呈現高阻抗特性，漏電流極?。ㄍǔＴ?nA 級），對電路的正常工作幾乎無影響。
瞬態響應階段：當電路中出現瞬態過電壓（如靜電放電產生的數千伏脈沖），TVS 二極管兩端電壓瞬間超過 VBR，PN 結迅速進入雪崩擊穿狀態。此時，器件的阻抗從高阻態急劇下降至低阻態（通常為毫歐級），將瞬態大電流（可達數百安培）導入接地端，同時將兩端電壓鉗位在被保護電路可承受的安全范圍內（即鉗位電壓 VC）。
恢復階段：瞬態過電壓消失后，TVS 二極管兩端電壓降至 VBR 以下，PN 結從雪崩擊穿狀態恢復至截止?fàn)顟B(tài)，器件重新呈現高阻抗特性，電路恢復正常工作。這一恢復過程無需人工干預，實現了 “自恢復” 保護功能。
二、核心性能參數解析
貼片 TVS 二極管的性能參數直接決定其保護效果，選型時需重點關注以下關鍵指標：
（一）擊穿電壓（VBR）
擊穿電壓是指 TVS 二極管開始進入雪崩擊穿狀態的臨界電壓，通常在 25℃環境溫度下測試。選型時，VBR 需高于被保護電路的最大正常工作電壓，一般建議留有 10%-20% 的余量。例如，對于 5V 工作電壓的電路，應選擇 VBR≥6V 的 TVS 二極管，以避免正常工作時器件誤動作。
（二）鉗位電壓（VC）
鉗位電壓是指在規定的峰值脈沖電流（IPP）作用下，TVS 二極管兩端的最大電壓。這一參數必須小于被保護器件的最大耐受電壓（如 CMOS 芯片的耐壓通常為 ±10V），否則可能導致被保護器件損壞。VC 與 VBR 的比值（鉗位系數）是衡量 TVS 保護性能的重要指標，優質器件的鉗位系數通?！?.5。
（三）峰值脈沖電流（IPP）
峰值脈沖電流是指 TVS 二極管在規定的脈沖波形（如 10/1000μs、8/20μs）下能夠承受的最大非重復脈沖電流。該參數與器件的散熱能力、芯片面積密切相關，貼片封裝的 IPP 范圍通常從 1A 到 500A 不等。選型時需根據電路可能遭遇的最大瞬態電流（如雷擊浪涌電流、ESD 放電電流）確定，確保 IPP 大于實際可能出現的瞬態電流值。
（四）脈沖功率（PP）
脈沖功率是指 TVS 二極管在單次脈沖下能夠吸收的最大能量，計算公式為 PP=VC×IPP。該參數反映了器件吸收瞬態能量的能力，常見貼片 TVS 的脈沖功率范圍從 0.5W 到 5000W。例如，一款 VC=15V、IPP=30A 的 TVS 二極管，其脈沖功率 PP=15V×30A=450W。
（五）響應時間
響應時間是指 TVS 二極管從承受瞬態過電壓到進入鉗位狀態的時間，通常在 ps 級（10-12 秒）。這一參數遠小于其他保護器件（如壓敏電阻的響應時間為 ns 級），使其能夠有效抑制高頻瞬態干擾（如靜電放電產生的上升沿為 1ns 的脈沖）。
（六）反向漏電流（IR）
反向漏電流是指 TVS 二極管在反向電壓（通常為額定工作電壓）下的電流，該參數越小，器件對電路的功耗影響越小。在低功耗電路（如電池供電設備）中，需選擇 IR 較小的型號（如≤100nA）。
三、選型策略與應用場景
貼片 TVS 二極管的選型需結合被保護電路的特性、工作環境及瞬態干擾類型，具體策略如下：
確定保護對象：根據被保護器件的耐壓值（如接口芯片、傳感器、電源模塊等）確定 VC 的上限值，確保 VC≤被保護器件的最大耐受電壓。
匹配工作電壓：根據電路的正常工作電壓范圍選擇 VBR，一般要求 VBR≥1.2× 電路最大工作電壓。
評估瞬態能量：根據可能遭遇的瞬態干擾等級（如 IEC 61000-4-2 靜電放電標準、IEC 61000-4-5 浪涌標準）計算所需的 IPP 和 PP，確保器件的額定參數大于實際干擾能量。
考慮封裝與散熱：在高功率應用場景（如汽車電源保護）中，需選擇散熱性能較好的封裝（如 SMA、SMB），并通過 PCB 布局優化散熱路徑（如增大接地銅皮面積）。
其典型應用場景包括：
消費電子：智能手機的 USB Type-C 接口、耳機插孔需抵御 ±8kV 接觸放電和 ±15kV 空氣放電，通常選用 SOD-123 封裝的 0.5W-5W TVS 二極管；
汽車電子：車載 CAN 總線、LIN 總線、OBD 接口需滿足 ISO 16750-2 浪涌標準，常采用 SMB 或 SMA 封裝的 200W-500W TVS 二極管，以耐受 12V/24V 電源系統的負載切換浪涌；
工業控制：PLC 輸入輸出接口、傳感器信號線需防護 ±25kV 空氣放電和 ±10kV 接觸放電，通常采用 DFN 封裝的高功率 TVS 二極管，并與氣體放電管、保險絲組成多級保護電路；
通信設備：5G 基站的射頻接口、光模塊需抑制雷擊浪涌和電源紋波，選用具有低寄生電容（≤1pF）的高頻 TVS 二極管，避免影響信號傳輸質量。
四、使用注意事項與技術趨勢
在實際應用中，需注意以下要點以確保保護效果：
單向與雙向選擇：直流電路中選用單向 TVS 二極管（有正負極性），交流電路或無極性信號線路（如 HDMI、以太網）選用雙向 TVS 二極管；
布局優化：TVS二極管應盡可能靠近被保護接口，縮短接地路徑，避免 “地環路” 引入額外干擾；接地銅皮需足夠?qū)挻?，以降低接地阻抗?/p>
多級保護配合：在高能量浪涌場景（如戶外設備）中，可采用 “前級氣體放電管 + 后級 TVS” 的多級保護方案，通過氣體放電管吸收大部分浪涌能量，TVS 二極管負責鉗位殘余電壓；
可靠性驗證：需通過加速老化測試、溫度循環測試驗證器件在極端環境下的可靠性，確保其在產品生命周期內穩定工作。
當前，貼片TVS二極管的技術發展呈現三大趨勢：
高頻化與低寄生參數：通過芯片結構優化（如采用外延層工藝）降低寄生電容和電感，以適應 5G、高速數據傳輸?shù)雀哳l場景；
集成化與多功能：將多個 TVS 二極管集成在單一封裝內（如 DFN 封裝的四通道 TVS），實現多線路同時保護，節省 PCB 空間；
車規級與高可靠性：開發滿足 AEC-Q101 標準的車規級 TVS 二極管，提升在 - 40℃-125℃寬溫范圍內的性能穩定性，適應新能源汽車的高壓平臺需求。
貼片 TVS 二極管作為電路系統的 “第一道防線”，其性能直接關系到電子設備的可靠性和安全性。隨著電子技術的不斷發展，對其保護精度、響應速度、集成度的要求將持續提升，推動 TVS 二極管向更高效、更智能的方向演進。
