在現代電子系統中，穩定的電壓供應是確保電路正常運行的關鍵，而穩壓二極管作為一種特殊的半導體器件，在電壓調節領域發揮著不可替代的作用。要深入理解穩壓二極管的工作原理，需從其結構特性、電學特性以及反向擊穿機制展開分析。

穩壓二極管本質上是一個由 P 型半導體和 N 型半導體構成的 PN 結器件。與普通二極管不同，穩壓二極管的制造工藝使其能夠在反向偏置狀態下穩定工作。在反向偏置時，PN 結內的電場方向與正向偏置時相反，多數載流子被耗盡，形成一個較寬的耗盡層。

當反向電壓較小時，流過穩壓二極管的反向電流極小，幾乎可以忽略不計，此時穩壓二極管處于截止?fàn)顟B(tài)。隨著反向電壓不斷增大，當達到某一特定電壓值，即擊穿電壓（Vz）時，穩壓二極管發生齊納擊穿或雪崩擊穿。

齊納擊穿發生在摻雜濃度較高的 PN 結中，由于高摻雜導致耗盡層寬度極窄，當反向電壓達到一定程度，耗盡層中的強電場會直接將價帶中的電子拉至導帶，產生大量的電子 - 空穴對，形成較大的反向電流。雪崩擊穿則通常出現在摻雜濃度較低、耗盡層較寬的 PN 結中，當反向電壓升高，耗盡層中的電子在強電場作用下獲得足夠能量，與晶格原子碰撞，將價帶電子激發到導帶，產生新的電子 - 空穴對，這些新產生的載流子又會繼續碰撞其他原子，引發連鎖反應，如同雪崩一般，使反向電流急劇增大 。

穩壓二極管的穩壓特性正是基于其反向擊穿后的特殊表現。在反向擊穿區，盡管流過穩壓二極管的電流在較大范圍內變化，但兩端的電壓幾乎保持不變，始終穩定在擊穿電壓 Vz 附近。這是因?yàn)楫?dāng)電流增大時，內部的電壓降變化極小，從而能夠維持輸出電壓的穩定。

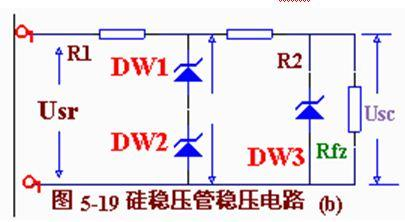

在實際應用中，穩壓二極管常與限流電阻串聯使用。限流電阻的作用是防止反向電流過大而損壞穩壓二極管，同時保證電路中的電流在合適的范圍內。通過調整限流電阻的阻值，可以使穩壓二極管在不同的負載電流下都能穩定輸出電壓。

此外，穩壓二極管的性能參數對其應用至關重要。除了擊穿電壓 Vz，還有最大耗散功率 Pz、動態電阻 rz 等參數。最大耗散功率決定了穩壓二極管能夠承受的最大功率，動態電阻反映了其穩壓性能，動態電阻越小，穩壓效果越好。

穩壓二極管憑借獨特的反向擊穿特性，為電子電路提供了穩定的電壓基準，在電源穩壓、過電壓保護、信號調節等眾多領域發揮著核心作用，是現代電子技術不可或缺的基礎器件。
