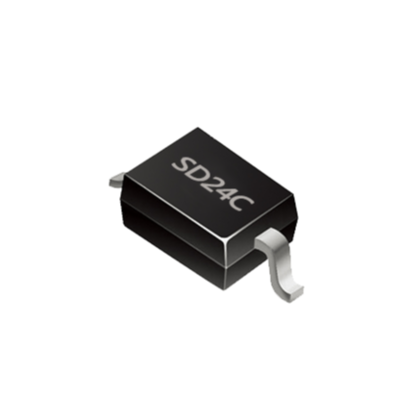

在電子電路設計中，TVS 二極管的正確連接是實現有效瞬態電壓保護的關鍵。其連接方式需綜合考慮電路拓?fù)?、信?hào)特性、保護需求等多方面因素，小編帶大家詳細闡述 TVS 二極管在電路中的連接要點與技術細節。

一、連接位置的選擇

TVS二極管應盡可能靠近被保護器件或端口，以減少過電壓在傳輸路徑上的反射與振蕩。在電源電路中，TVS 二極管需放置在電源輸入端口，直接攔截來自電網的浪涌；對于通信接口（如 USB、以太網），TVS 應串聯在接口信號線與地之間，確保瞬態干擾在進入芯片前被抑制。同時，避免將 TVS 連接在大電感或長走線之后，防止電感儲能導致二次浪涌損壞器件。

二、單極型與雙極型 TVS 的連接差異

1. 單極型 TVS 的連接

單極型 TVS 適用于直流電路單向電壓保護。在連接時，需根據電壓極性正確區分陽極與陰極：正向電壓保護場景中，TVS 陽極接電源正極，陰極接地；負向電壓保護時則相反。例如，在鋰電池充電電路中，單極型 TVS 的陽極接電池正極，陰極接保護地，可有效防止充電過壓對電池管理芯片的損害。

2. 雙極型 TVS 的連接

雙極型 TVS 可實現雙向保護，常用于交流電路或電壓極性不確定的場景。其兩個電極可隨意連接信號端與地，無需區分極性。在 AC-DC 電源適配器的交流輸入端，雙極型 TVS 跨接在火線與零線之間，能同時吸收正負半周的浪涌電壓，為后端整流電路提供可靠防護。

三、與其他保護器件的配合連接

1. 與壓敏電阻（MOV）的配合

在高能量浪涌防護場景中，常將 TVS 與 MOV 串聯或并聯使用。MOV 作為一級防護器件，先吸收大部分浪涌能量；TVS 作為二級防護，快速鉗位殘壓，提升保護精度。連接時，MOV 靠近電源輸入，TVS 靠近負載，二者間需保留適當?shù)耐笋铍姼校s 100μH），防止 MOV 的續流損壞 TVS。

2. 與保險絲的配合

為防止 TVS 在極端過壓下因過熱失效，可串聯快速熔斷保險絲。保險絲的額定電流需大于電路正常工作電流，且熔斷時間應小于 TVS 的失效時間。例如，在汽車電子電路中，2A 的保險絲與 TVS 串聯，能在 TVS 短路失效時迅速切斷電路，避免火災風險。

四、PCB 布局布線要點

TVS二極管的 PCB 布局布線直接影響其保護性能。首先，TVS 與被保護器件間的走線應盡可能短且寬，以降低線路阻抗；其次，TVS 的接地引腳需通過寬短的過孔直接連接到主地平面，減少接地電感。對于高頻信號線路，TVS 的寄生電容（\(C_J\)）會影響信號完整性，此時需采用開爾文接地技術，將 TVS 的接地端與信號地分離，降低寄生電容的影響。

五、連接后的性能驗證

TVS連接完成后，需通過專業測試驗證保護效果。使用浪涌發生器（如 1.2/50μs 電壓波、8/20μs 電流波）模擬實際干擾，測量被保護器件兩端的電壓波形，確保鉗位電壓（\(V_C\)）低于器件耐壓值。同時，通過熱成像儀檢測 TVS 工作時的溫升，驗證其功率耗散能力是否滿足設計要求。

TVS二極管在電路中的連接是一項系統性工程，需從器件選型、拓?fù)湓O(shè)計、PCB 實現到性能驗證全流程把控。只有嚴格遵循專業連接規范，才能充分發揮 TVS 的瞬態保護性能，保障電子系統的穩定運行。
