在瞬態電壓抑制領域,TVS 管(瞬態電壓抑制二極管)的保護性能直接取決于兩大核心參數:擊穿電壓(VBR)與鉗位電壓(VC)。這兩個參數的精準匹配,是保障電子系統免受浪涌沖擊的關鍵。
一、擊穿電壓:導通的臨界點
擊穿電壓指 TVS管從截止?fàn)顟B(tài)轉為導通狀態的臨界電壓,通常在規定測試電流(IR)下測定。當外加電壓低于 VBR 時,TVS 管呈現高阻抗特性,漏電流(IR)極?。ㄍǔ?μA 級),幾乎不影響電路正常工作;當電壓超過 VBR,管體迅速進入雪崩擊穿狀態,阻抗急劇下降,開始吸收浪涌能量。
需注意的是,擊穿電壓具有溫度系數特性:硅基 TVS 管的 VBR 隨溫度升高呈正系數變化(溫度每升 1℃,VBR 約增 0.1%),低溫環境下則略有降低。選型時需預留 10%-15% 的余量,避免因環境溫度波動導致保護閾值偏移。
二、鉗位電壓:保護的上限值
鉗位電壓是 TVS管導通后兩端能維持的最大電壓,即在規定峰值脈沖電流(IPP)下的最大端電壓。這一參數直接決定被保護電路承受的最高瞬態電壓,必須低于被保護器件的耐壓極限(如 CMOS 芯片的 ESD 耐受電壓通常為 200-500V)。
鉗位電壓的關鍵影響因素包括:
脈沖電流強度:相同 TVS 管在更大 IPP 下,VC 會略微上升(因芯片內阻產生壓降);
結電容:高頻電路中,結電容過大會導致鉗位響應延遲,需選擇低電容型 TVS(如小于 10pF);
封裝形式:大功率 TVS 管(如 DO-218AB 封裝)通過增強散熱降低鉗位電壓波動。
三、兩者的關聯性與保護裕量
擊穿電壓與鉗位電壓的比值(VC/VBR)稱為鉗位系數,優質 TVS 管的鉗位系數通常在 1.2-1.8 之間。該系數越小,說明能量吸收效率越高,保護性能越優異。例如,某 TVS 管 VBR=12V,VC=18V,其鉗位系數為 1.5,意味著浪涌發生時,電壓被限制在擊穿電壓的 1.5 倍以內。
實際選型中,需滿足:被保護電路工作電壓<VBR(確保正常狀態不導通),且 VC<被保護器件耐壓值(確保浪涌時不損壞)。以 5V 工作的 MCU 電路為例,應選擇 VBR=6.5-7V、VC≤12V 的 TVS 管,既避免誤觸發,又能應對 ±15kV ESD 沖擊。
四、選型的核心原則

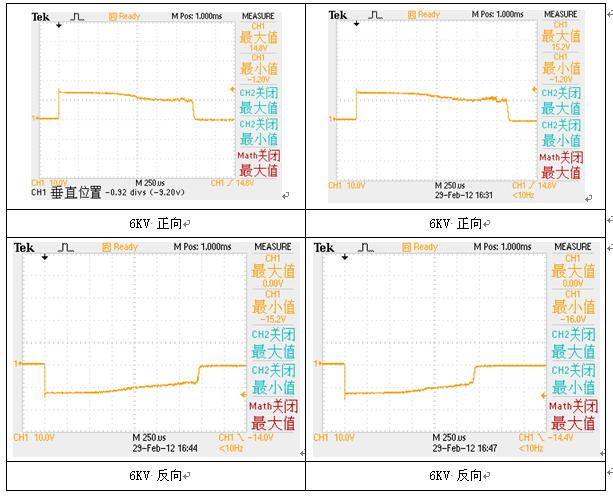

TVS管的保護效能最終由 “擊穿電壓精準觸發、鉗位電壓嚴格受控” 共同實現。在通信接口、電源入口等關鍵節點,需通過示波器實測浪涌波形,驗證 VC 是否在安全閾值內。記?。汉细竦?TVS 保護,是讓擊穿電壓 “不早不晚”,鉗位電壓 “不高不低”。
