TVS貼片二極管正負極區分方法在電子電路防護設計中，TVS 貼片二極管的正負極連接錯誤可能導致保護失效甚至器件燒毀。尤其是在自動化焊接普及的今天，預先精準識別極性成為保障電路可靠性的關鍵環節。

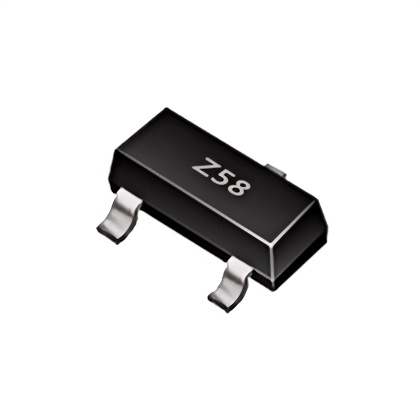

一、外觀標識識別法：從封裝細節判斷極性

TVS 貼片二極管的極性標識與其封裝類型密切相關，常見封裝的識別邏輯如下：

SOD-123/323 封裝：這類小型化封裝的負極通常以一端的深色標記帶為標識（如黑色或灰色），標記帶覆蓋的引腳對應二極管的陰極（負極），另一端為陽極（正極）。標記帶的寬度通常為封裝長度的 1/3，邊緣呈直角或圓角設計，與普通貼片二極管的標識邏輯一致。

DO-214AB（SMA）封裝：在這種功率型封裝的側面，會有一條淺槽或色環，靠近該標記的引腳為負極。部分廠商會在負極引腳對應的封裝底部印刻 **“K” 字符 **（Cathode 的縮寫），可通過顯微鏡觀察確認。

DFN 封裝：無引線扁平封裝的極性需參考 datasheet 中的引腳定義，通常在封裝表面印有圓點標記，對應引腳 1 為陽極，相鄰的引腳 2 為陰極（不同廠商可能有差異，必須核對規格書）。

二、電路符號與功能對應：從保護邏輯反推極性

TVS 二極管的電路符號與穩壓二極管類似，三角形端為陽極（正極），垂直線端為陰極（負極）。在實際電路中：

單向 TVS 管：正向?qū)ㄌ匦耘c普通二極管一致，反向擊穿時提供穩壓保護。因此在直流電路中，需將其負極接高電位端（如電源正極側），正極接低電位端（如接地端），確保正常工作時處于反向偏置狀態。

雙向 TVS 管：無明確正負極之分（內部為兩個單向 TVS 反向串聯），但封裝上仍可能標注極性（如一端帶標記），此時標記僅用于引腳定位，實際焊接時可任意連接（需注意對稱引腳間距匹配）。

三、萬用表檢測法：電學特性驗證

在缺乏標識或標識模糊時，可通過數字萬用表的二極管檔（ΔV）進行檢測：

紅表筆接TVS管一端，黑表筆接另一端，記錄顯示電壓（通常為 0.5-0.7V，正向?qū)▔航担?/p>

交換表筆測量，若顯示 “OL”（溢出），說明此時為反向截止狀態；

正向?qū)〞r紅表筆所接為陽極（正極），黑表筆所接為陰極（負極）。

注意：單向TVS管的反向擊穿電壓（VBR）通常高于萬用表供電電壓（9V 或 15V），因此反向測量不會顯示擊穿狀態，這與普通穩壓二極管的檢測邏輯一致。

四、特殊情況與注意事項

無標識封裝：部分小尺寸 TVS 管（如 0402 封裝）可能省略外觀標識，此時必須通過 datasheet 確認引腳定義（通常第一引腳為陽極），并配合 PCB 絲?。ā?” 或 “-” 標記）進行焊接。

雙向TVS 管的誤區：雙向管雖可雙向?qū)?，但封裝上的極性標記仍需與 PCB 設計匹配，避免因引腳錯位導致焊接偏差（尤其是在高密度布線中）。

溫度影響：環境溫度劇烈變化可能導致引腳氧化，影響導通壓降測量精度，建議在常溫（25℃±5℃）環境下進行檢測。

準確區分TVS貼片二極管的正負極，是實現瞬態電壓保護的基礎。工程師需結合外觀標識、電路設計邏輯與電學檢測三重驗證，尤其在批量生產前，需通過首件測試確認極性焊接正確性，從源頭規避保護失效風險。
