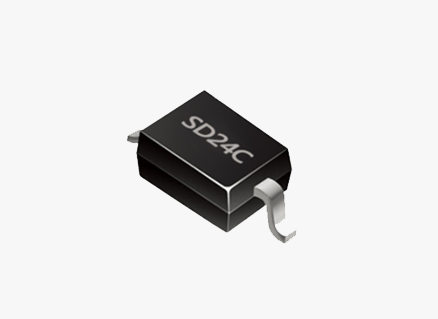

在現代電子系統中，瞬態電壓抑制二極管（TVS，Transient Voltage Suppressor）作為過電壓保護的核心器件，憑借納秒級響應速度與精準鉗位特性，有效抵御靜電放電（ESD）、雷擊浪涌等瞬態干擾。其工作原理涉及半導體物理、器件結構與電路響應特性的深度耦合，小編從微觀至宏觀層面為大家展開解析一下。

一、器件結構與材料特性

TVS二極管基于 PN 結反向擊穿機制設計，采用高摻雜濃度的半導體材料（通常為硅材），通過離子注入或擴散工藝形成不對稱的 PN 結結構。與普通二極管相比，TVS的芯片面積更大（可達數平方毫米），以提升載流能力；同時，其 P 區與 N 區摻雜濃度梯度經過特殊優化，確保在反向擊穿時具備陡峭的電流 - 電壓特性。此外，雙極型 TVS 通過集成兩個背對背的 PN 結，實現雙向電壓保護，其等效電路可視為兩個單向 TVS 反向并聯。

二、反向擊穿物理機制

當TVS兩端電壓超過擊穿電壓（\(V_{BR}\)）時，主要發生雪崩擊穿與齊納擊穿兩種機制：

雪崩擊穿：在高反向偏壓下，耗盡區內載流子（電子 - 空穴對）被強電場加速，與晶格原子碰撞產生二次載流子。這種碰撞電離形成 “雪崩效應”，導致電流呈指數級增長。雪崩擊穿通常發生在低摻雜濃度、寬耗盡區的 PN 結中，適用于高壓 TVS 器件。

齊納擊穿：當 PN 結摻雜濃度極高時，耗盡區寬度極窄（約 10 - 8m），強電場直接將價帶電子拉至導帶，形成隧穿電流。齊納擊穿具有電壓穩定性高的特點，常用于低壓 TVS（< 6V）。實際 TVS 器件往往是兩種機制的復合作用，通過調整摻雜濃度與結深，優化擊穿特性。

三、瞬態響應與鉗位特性

TVS的瞬態響應過程可分為三個階段：

觸發階段：當瞬態電壓上升沿觸及\(V_{BR}\)，耗盡區內載流子開始雪崩倍增，響應時間由載流子擴散速度決定，典型值＜1ns。

鉗位階段：電流迅速上升至峰值，TVS 進入低阻態，將電壓鉗制在鉗位電壓（\(V_{C}\)）。鉗位電壓與峰值脈沖電流（\(I_{PP}\)）滿足\(V_{C} = I_{PP} \cdot R_{ON}\)，其中\(zhòng)(R_{ON}\)為導通態動態電阻。此階段 TVS 通過焦耳熱耗散瞬態能量，需確保器件峰值脈沖功率（\(P_{PM}\)）大于瞬態能量（\(E = \int_{0}^{t} V(t) \cdot I(t) dt\)）。

恢復階段：當瞬態電壓下降至\(V_{BR}\)以下，載流子復合，TVS 恢復高阻態?；謴?fù)時間受少子壽命影響，通過優化工藝可實現亞微秒級恢復。

四、關鍵技術參數與設計考量

TVS的性能由多項參數決定：

擊穿電壓容差：\(V_{BR}\)通常具有 ±5% 的容差范圍，選型時需確保正常工作電壓低于\(V_{BR}\)下限。

動態電阻：\(R_{ON}\)直接影響鉗位電壓，低\(R_{ON}\)器件可實現更優的鉗位性能。

結電容：高頻應用中，結電容（\(C_{J}\)）會引入信號衰減，需選擇\(C_{J}\)＜10pF 的型號。

脈沖波形兼容性：\(P_{PM}\)參數基于標準脈沖波形（如 10/1000μs、8/20μs）標定，實際應用需通過波形轉換系數進行功率換算。

五、應用場景與技術挑戰

TVS 廣泛應用于通信接口（如 USB 3.2、10Gbps 以太網）、汽車電子（ISO 7637 浪涌防護）及新能源領域。面對高頻化、小型化需求，TVS 技術面臨以下挑戰：1）降低\(C_{J}\)與\(R_{ON}\)的矛盾；2）提升高溫環境下的可靠性；3）實現與片上系統（SoC）的集成化設計。

TVS二極管通過精密的半導體結構設計與擊穿機制調控，實現高效瞬態保護。隨著電子系統對可靠性要求的提升，TVS 技術將持續向高功率密度、低寄生參數方向演進，為復雜電磁環境下的電路安全提供堅實保障。
