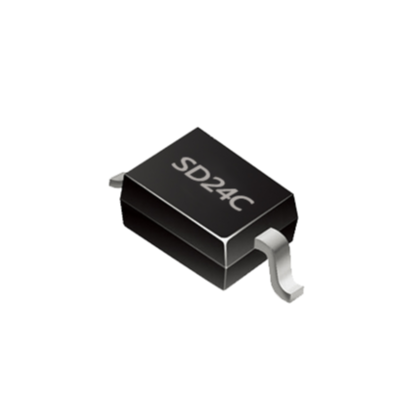

在 5G 通信、新能源汽車、工業自動化等新興技術蓬勃發展的今天，電子電路的集成度和復雜度呈指數級增長。然而，雷電感應、電磁干擾、電源浪涌等瞬態過電壓事件（典型脈沖上升沿＜1ns，能量峰值可達數千瓦），正成為威脅電路可靠性的 "隱形殺手"。據統計，超過 70% 的電子設備故障源于瞬態電壓沖擊，而 TVS 瞬態抑制二極管（Transient Voltage Suppressor）作為最核心的過電壓保護器件，憑借納秒級響應速度與千瓦級浪涌吸收能力，成為電子工程師構建可靠電路的首選方案。

二、工作原理：基于雪崩效應的智能防護機制

TVS瞬態抑制二極管本質是基于 PN 結結構的電壓觸發型器件，其核心工作原理可分解為三個階段：

（1）常態高阻態（＜擊穿電壓）

當電路電壓低于額定擊穿電壓（VBR）時，PN 結處于反向截止?fàn)顟B(tài)，漏電流（IR）通常＜10μA，對主電路阻抗影響可忽略（等效阻抗＞10^9Ω），確保正常信號傳輸不受干擾。

（2）雪崩擊穿響應（≥擊穿電壓）

當瞬態電壓超過 VBR 閾值（偏差 ±5% 典型值），PN 結發生齊納 - 雪崩聯合擊穿，耗盡區迅速擴展形成導電通道。此時器件進入負微分電阻區，阻抗驟降至毫歐級，可將瞬態電流導向接地端（如圖 1 所示）。以 SMBJ 系列為例，1.5kW 功率等級器件在 8/20μs 標準浪涌下，導通時間＜1ps，能量泄放效率＞98%。

（3）自動恢復狀態（電壓回落）

過電壓消失后，PN 結電場強度回歸正常值，載流子復合過程啟動，器件在 10μs 內恢復高阻態，具備重復防護能力（典型次數＞10^5 次）。這種 "被動觸發 - 主動恢復" 的特性，使其區別于一次性熔斷器件，顯著提升電路維護效率。

三、核心性能參數：構建防護設計的技術坐標

1. 電壓參數體系

擊穿電壓（VBR）：器件開始導通的臨界電壓，分 10% 偏差（軍用級）與 20% 偏差（工業級）規格，選型時需預留 10%-15% 安全裕度（如 5V 系統通常選用 6.8V VBR 型號）

箝位電壓（VC）：峰值電流（IPP）下的最大輸出電壓，要求 VC≤后級電路耐受電壓。例如，面對 8/20μs 100A 脈沖，SMBJ33A 的 VC 典型值為 55V（較 VBR 增幅 66%）

反向工作電壓（VRWM）：正常工作時的最高安全電壓，通常取 VBR 的 80%（如 VBR=12V 對應 VRWM=10V）

2. 能量處理能力

脈沖峰值功率（PPM）：核心指標，定義為 VC×IPP，覆蓋 0.5kW（SMA 封裝）至 30kW（DO-201 封裝）范圍。需根據 IEC 61000-4-5 等標準選擇對應等級器件

結電容（CJ）：高頻應用關鍵參數，低電容型號（如 5pF 以下）適用于 100MHz 以上高速數據接口，避免信號衰減（＞100pF 會導致 3dB 帶寬＜1GHz）

3. 動態特性

響應時間：從電壓超過 VBR 到電流達到峰值的時間，主流器件＜1ns，滿足 HDMI 2.1（18Gbps）等高速接口防護需求

溫度特性：擊穿電壓具有負溫度系數（-0.1%/℃典型值），高溫環境需進行降額設計（如 85℃時降額 10% 使用）

四、多元應用場景：從消費電子到高端裝備的全域覆蓋

1. 通信領域：保障高速數據鏈路完整性

在 5G 基站的 BBU-RRU 連接中，75Ω 射頻端口易受雷電感應（典型 8/20μs 20kA），需選用低電容（CJ＜3pF）、高功率（PPM≥5kW）的雙向 TVS 器件（如 Littelfuse SMAJ33A），確保 10GHz 頻段插入損耗＜0.5dB。對于以太網端口，需滿足 IEEE 802.3bt PoE++ 標準，采用集成式 TVS 陣列（如 Bourns 的 SM712）實現共模 / 差模全防護。

2. 新能源汽車：應對嚴苛電氣環境

在車載 OBC（車載充電機）電路中，電機啟停產生的感性負載瞬變（典型 100μs 上升沿，峰值 200V），需選用 AEC-Q101 認證器件（如 Vishay 的 SMA6J 系列），具備 - 40℃~150℃寬溫工作能力，且通過 1000 小時鹽霧測試。電池管理系統（BMS）的高壓采樣電路，采用多芯片串聯方案（如 3 顆 150V 器件串聯）實現 600V 系統防護。

3. 工業控制：構建耐惡劣環境方案

在 PLC 輸入模塊設計中，針對 24V 直流母線可能出現的脈沖群干擾（IEC 61000-4-4，5kV/50ns），采用 TVS 與陶瓷電容（100nF）并聯方案，將殘壓控制在 40V 以下。對于變頻器的 IGBT 驅動電路，選用快恢復型 TVS（tr＜0.5ns）抑制母線電壓尖峰（dv/dt＞10kV/μs），避免驅動芯片誤觸發。

4. 消費電子：兼顧防護與信號完整性

智能手機的 USB-C 接口需滿足 USB PD 3.1（240W）標準，采用雙面布局的 DFN1006 封裝 TVS（如 Semtech 的 ESD5481），在提供 8kV ESD 防護的同時，保持 12GHz 帶寬（插入損耗＜1dB）。筆記本電腦的 HDMI 接口，選用集成磁珠的 TVS 模組，抑制高頻 EMI 噪聲（1GHz 時衰減＞20dB）。

五、選型與設計指南：從參數匹配到布局優化

1. 核心選型步驟

① 確定電路最大工作電壓（選擇 VRWM≥1.1× 工作電壓）② 評估瞬態波形（8/20μs 浪涌選功率型，10/1000μs 選能量型）③ 計算箝位電壓裕度（VC≤電路耐壓 ×0.9）④ 考慮封裝兼容性（SOD-323 適用于 0402 PCB 空間，DO-218AB 用于大功率場景）

2. PCB 布局要點

遵循 "最短路徑" 原則，TVS 與被保護接口間距＜10mm，地線寬度≥2mm（降低回路電感）

高速信號線路需采用差分對布局，TVS 接地端直接連接主地平面（避免形成 LC 諧振）

多器件級聯時，按 "箝位電壓從高到低" 順序排列（如電源端 100V→中間級 50V→芯片端 30V）

六、技術發展趨勢：迎接下一代電子系統挑戰

隨著碳化硅功率器件、10Gbps 以上高速接口的普及，TVS 技術正朝三個方向演進：① 高頻化：開發 CJ＜1pF 的超高速器件（適用 28Gbps SerDes 接口）② 集成化：將 TVS 與 MLCC、ESD 器件集成于同一封裝（如 QFN4 封裝的多功能防護模組）③ 高壓化：推出 1500V 以上耐壓等級產品（適配 800V 電動車平臺）

未來，TVS 器件將與主動防護電路（如過壓保護芯片）深度融合，構建 "預防 - 抑制 - 恢復" 的全鏈路防護體系，為 6G 通信、自動駕駛等前沿領域提供堅實的可靠性保障。

結語：可靠性設計的關鍵一環

從微瓦級傳感器到兆瓦級工業設備，TVS瞬態抑制二極管始終扮演著電路 "安全閘門" 的角色。其價值不僅在于參數指標的優化，更在于為復雜電子系統建立可預測的失效邊界。隨著電子技術向更高頻率、更大功率、更嚴苛環境邁進，TVS 器件的技術創新與應用拓展，將持續推動可靠性工程的進步，成為連接理論設計與實際落地的關鍵橋梁。
